Vollrollige Zylinderrollenlager

Zweireihige Zylinderrollenlager
Einreihige Zylinderrollenlager | Mehrreihige Zylinderrollenlager

Lieferprogramm

Datenblatt zum Download als PDF-Datei

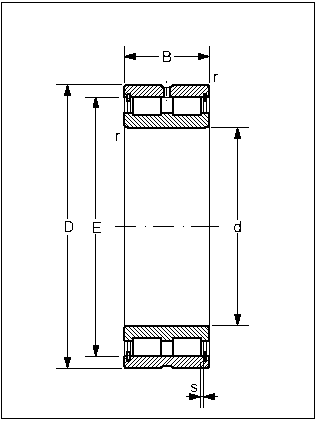

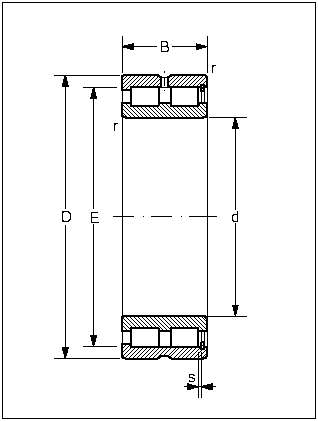

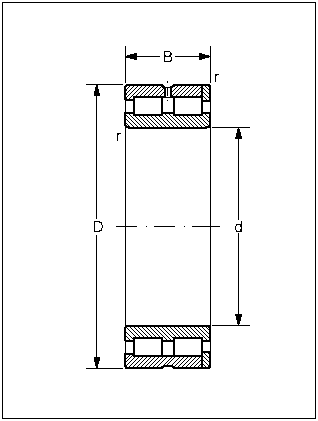

Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahlen kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
60 NNCL4912V 60 85 25 1,0 1,0 77,00 0,50 114 66 1300 2800

NNC4912V 60 85 25 1,0 - - 0,50 114 66 1300 2800

NNCF4912V 60 85 25 1,0 0,7 77,00 0,50 114 66 1300 2800
70 NNCL4914V 70 100 30 1,0 1,0 91,00 0,80 180 105 900 1900

NNC4914V 70 100 30 1,0 - - 0,80 180 105 900 1900

NNCF4914V 70 100 30 1,0 0,7 91,00 0,80 180 105 900 1900
80 NNCL4916V 80 110 30 1,0 1,0 100,00 0,90 200 110 1100 2300

NNC4916V 80 110 30 1,0 - - 0,90 200 110 1100 2300

NNCF4916V 80 110 30 1,0 0,7 100,00 0,90 200 110 1100 2300
90 NNCL4918V 90 125 35 1,1 1,5 115,00 1,30 280 150 1000 2100

NNC4918V 90 125 35 1,1 - - 1,40 280 150 1000 2100

NNCF4918V 90 125 35 1,1 1,5 115,00 1,40 280 150 1000 2100
100 NNCL4920V 100 140 40 1,1 2,0 129,00 1,90 370 190 900 1900

NNC4920V 100 140 40 1,1 - - 2,00 370 190 900 1900

NNCF4920V 100 140 40 1,1 2,0 129,00 2,00 370 190 900 1900
110 NNCL4922V 110 150 40 1,1 3,0 138,00 2,10 400 200 860 1800

NNC4922V 110 150 40 1,1 - - 2,20 400 200 860 1800

NNCF4922V 110 150 40 1,1 3,0 138,00 2,20 400 200 860 1800
120 NNCL4924V 120 165 45
3,0 154,00 2,90 480 225 800 1700

NNC4924V 120 165 45 1,1 - - 2,90 480 225 800 1700

NNCF4924V 120 165 45 1,1 3,0 154,00 2,90 480 225 800 1700
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahlen kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
130 NNCL4926V 130 180 50 1,5 4,0 166,00 3,90 510 260 750 1600

NNC4926V 130 180 50 1,5 - - 4,00 510 260 750 1600

NNCF4926V 130 180 50 1,5 2,0 166,00 4,00 510 260 75 1600
140 NNCL4928V 140 190 50 1,5 4,0 176,00 4,20 550 270 700 1500

NNC4928V 140 190 50 1,5 - - 4,10 550 270 700 1500

NNCF4926V 140 190 50 1,5 2,0 176,00 4,10 550 270 700 1500
150 NNCL4830V 150 190 40 2,0 2,0 178,00 2,80 530 230 700 1500

NNC4830V 150 190 40 1,1 2,0 178,00 2,90 540 235 700 1500

NNCF4830V 150 190 40 1,1 - - 2,90 540 235 700 1500

NNCL4930V 150 210 60 2,0 4,0 192,00 6,70 800 380 670 1400

NNC4930V 150 210 60 2,0 - - 6,70 820 410 670 1400

NNCF4930V 150 210 60 2,0 2,0 192,00 6,70 820 410 670 1400
160 NNCL4832V 160 200 40 1,0 2,0 190,10 3,10 620 240 670 1400

NNC4832V 160 200 40 1,1 - - 3,10 630 245 670 1400

NNCF4832V 160 200 40 1,0 2,0 190,10 3,10 630 245 670 1400

NNCL4932V 160 220 60 2,0 4,0 203,90 7,00 900 400 630 1300

NNC4932V 160 220 60 2,0 - - 7,00 920 410 630 1300

NNCF4932V 160 220 60 2,0 4,0 203,90 7,00 920 410 630 1300
170 NNCL4834V 170 215 45 1,1 3,0 201,70 4,10 660 265 630 1300

NNC4834V 170 215 45 1,1 - - 4,10 650 260 630 1300

NNCF4834V 170 215 45 1,1 2,0 201,70 4,10 650 260 630 1300

NNCL4934V 170 230 60 2,0 4,0 212,20 7,50 950 410 600 1200

NNC4934V 170 230 60 2,0 - - 7,50 950 410 600 1200

NNCF4934V 170 230 60 2,0 2,0 212,20 7,40 950 410 600 1200
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahlen kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
180 NNCL4836V 180 225 45 1,1 3,0 214,00 4,20 640 270 600 1200

NNC4836V 180 225 45 1,1 - - 4,20 640 270 600 1200

NNCF4836V 180 225 45 1,1 3,0 214,00 4,20 640 270 600 1200

NNCL4936V 180 250 69 2,0 4,0 230,00 10,50 1220 6550 570 1200

NNC4936V 180 250 69 2,0 - - 11,00 1220 550 570 1200

NNCF4936V 180 250 69 2,0 3,0 230,00 11,00 1200 550 570 1200
190 NNCL4838V 190 240 50 1,5 4,0 225,40 5,70 750 305 560 1100

NNC4838V 190 240 50 1,5 - - 5,70 750 305 560 1100

NNCF4838V 190 240 50 1,5 4,0 225,40 5,70 750 305 560 1100

NNCL4938V 190 260 69 2,0 4,0 241,30 11,00 1300 560 560 1100

NNC4938V 190 260 69 2,0 - - 11,00 1300 560 560 1100

NNCF4938V 190 260 69 2,0 4,0 241,30 11,00 1300 560 560 1100
200 NNCL4840V 200 250 50 1,5 4,0 235,00 5,70 770 320 540 1050

NNC4840V 200 250 50 1,5 - - 5,70 770 320 540 1050

NNCF4840V 200 250 50 1,5 4,0 235,00 5,70 770 320 540 1050

NNCL4940V 200 280 80 2,1 5,0 259,00 15,30 1400 690 420 1000

NNC4940V 200 280 80 2,1 - - 15,80 1400 690 520 1000

NNCF4940V 200 280 80 2,1 4,0 259,00 15,80 1400 690 520 1000
220 NNCL4844V 220 270 50 1,5 4,0 256,00 6,20 840 340 530 1000

NNC4844V 220 270 50 1,5 - - 6,20 840 340 530 1000

NNCF4844V 220 270 50 1,5 4,0 256,00 6,20 840 340 530 1000

NNCL4944V 220 300 80 2,1 5,0 277,20 17,00 1600 690 500 950

NNC4944V 220 300 80 2,1 - - 17,00 1600 690 500 950

NNCF4944V 220 300 80 2,1 5,0 277,20 17,00 1600 690 500 950
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahlen kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
240 NNCL4848V 240 300 60 2,0 4,0 281,00 10,00 1250 500 480 900

NNC4848V 240 300 60 2,0 - - 10,00 1250 500 480 900

NNCF4848V 240 300 60 2,0 4,0 281,00 10,00 1250 500 480 900

NNCL4948V 240 320 80 2,1 5,0 299,00 18,00 1750 750 450 850

NNC4948V 240 320 80 2,1 - - 18,50 1750 750 450 850

NNCF4948V 240 320 80 2,1 4,0 299,00 18,50 1750 750 450 850
260 NNCL4852V 260 320 60 2,0 4,0 304,00 10,60 1350 540 430 800

NNC4852V 260 320 60 2,0 - - 10,60 1350 540 430 800

NNCF4852V 260 320 60 2,0 4,0 304,00 10,60 1350 540 430 800

NNCL4952V 260 360 100 2,1 6,0 331,00 331,20 2500 1100 400 750

NNC4952V 260 360 100 2,1 - - 331,20 2500 1100 400 750

NNCF4952V 260 360 100 2,1 4,0 331,00 331,20 2500 1100 400 750
280 NNCL4856V 280 350 69 2,0 4,0 332,00 15,60 1800 700 400 750

NNC4856V 280 350 69 2,0 - - 15,60 1800 700 400 750

NNCF4856V 280 350 69 2,0 4,0 332,00 15,60 1800 700 400 750

NNCL4956V 280 380 100 2,1 6,0 353,00 33,00 2700 1150 380 700

NNC4956V 280 380 100 2,1 - - 34,00 2700 1150 380 700

NNCF4956V 280 380 100 2,1 4,0 353,00 34,00 2700 1150 380 700
300 NNCL4860V 300 380 80 2,1 6,0 357,40 23,00 2150 790 380 700

NNC4860V 300 380 80 2,1 - - 23,00 2150 790 380 700

NNCF4860V 300 380 80 2,1 6,0 357,40 23,00 2150 790 380 700

NNCL4960V 300 420 118 3,0 6,0 390,20 52,00 3600 1540 340 630

NNC4960V 300 420 118 3,0 - - 52,00 3600 1540 340 630

NNCF4960V 300 420 118 3,0 6,0 390,20 52,00 3600 1540 340 630
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahlen kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
320 NNCL4864V 320 400 80 2,1 6,0 380,30 24,50 2300 830 340 630

NNC4864V 320 400 80 2,1 - - 24,50 2300 830 340 630

NNCF4864V 320 400 80 2,1 6,0 380,30 24,50 2300 830 340 630

NNCL4964V 320 440 118 3,0 6,0 409,00 55,00 3800 1600 320 600

NNC4964V 320 440 118 3,0 - - 55,00 3800 1600 320 600

NNCF4964V 320 440 118 3,0 6,0 409,00 55,00 2800 1600 320 600
340 NNCL4868V 340 420 80 2,1 6,0 397,40 25,50 2400 840 320 600

NNC4868V 340 420 80 2,1 - - 25,50 2400 840 320 600

NNCF4868V 340 420 80 2,1 6,0 397,40 25,50 2400 840 320 600

NNCL4968V 340 460 118 3,0 6,0 427,10 60,00 4000 1600 300 560

NNC4968V 340 460 118 3,0 - - 60,00 4000 1600 300 560

NNCF4968V 340 460 118 3,0 6,0 427,10 60,00 4000 1600 300 560
360 NNCL4872V 360 440 80 2,1 6,0 420,20 27,00 2600 880 300 560

NNC4872V 360 440 80 2,1 - - 27,00 2600 880 300 560

NNCF4872V 360 440 80 2,1 6,0 420,20 27,00 2600 880 300 560

NNCL4972V 360 480 118 3,0 6,0 446,00 62,00 4200 1680 300 560

NNC4972V 360 480 118 3,0 - - 62,00 4200 1680 300 560

NNCF4972V 360 480 118 3,0 6,0 446,00 62,00 4200 1680 300 560
380 NNCL4876V 380 480 100 2,1 6,0 456,00 46,00 3700 1300 280 530

NNC4876V 380 480 100 2,1 - - 46,00 3700 1300 280 530

NNCF4876V 380 480 100 2,1 6,0 456,00 46,00 3700 1300 280 530

NNCL4976V 380 520 140 4,0 7,0 481,50 92,00 5400 2150 260 500

NNC4976V 380 520 140 4,0 - - 92,00 5400 2150 260 500

NNCF4976V 380 520 140 4,0 7,0 481,50 92,00 5400 2150 260 500
400 NNCL4880V 400 500 100 2,1 6,0 470,30 48,00 3800 1320 260 500

NNC4880V 400 500 100 2,1 - - 48,00 3800 1320 260 500

NNCF4880V 400 500 100 2,1 6,0 470,30 48,00 3800 1320 260 500

NNCL4980V 400 540 140 4,0 7,0 502,00 96,00 5700 2200 240 480

NNC4980V 400 540 140 4,0 - - 96,00 5700 2200 240 480

NNCF4980V 400 540 140 4,0 7,0 502,00 96,00 5700 2200 240 480
420 NNCL4884V 420 520 100 2,1 6,0 492,60 50,00 4000 1350 240 480

NNC4884V 420 520 100 2,1 - - 50,00 4000 1350 240 480

NNCF4884V 420 520 100 2,1 6,0 492,60 50,00 4000 1350 240 480

NNCL4984V 420 560 140 4,0 7,0 522,50 100,00 6000 2200 220 450

NNC4984V 420 560 140 4,0 - - 100,00 6000 2200 220 450

NNCF4984V 420 560 140 4,0 7,0 522,50 100,00 6000 2200 220 450
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahlen kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
440 NNCL4888V 440 540 100 2,1 6,0 514,60 52,00 4200 1400 220 450

NNC4888V 440 540 100 2,1 - - 52,00 4200 1400 220 450

NNCF4888V 440 540 100 2,1 6,0 514,60 52,00 4200 1400 220 450

NNCL4988V 440 600 160 4,0 7,0 563,50 138,00 7500 3000 200 430

NNC4988V 440 600 160 4,0 - - 138,00 7500 3000 200 430

NNCF4988V 440 600 160 4,0 7,0 563,50 138,00 7500 3000 200 430
460 NNCL4892V 460 580 118 3,0 7,0 543,30 76,00 4500 1540 200 430

NNC4892V 460 580 118 3,0 - - 76,00 4500 1540 200 430

NNCF4892V 460 580 118 3,0 7,0 543,30 76,00 4500 1540 200 430

NNCL4992V 460 620 160 4,0 7,0 577,00 140,00 7700 3100 190 400

NNC4992V 460 620 160 4,0 - - 140,00 7700 3100 190 400

NNCF4992V 460 620 160 4,0 7,0 577,00 140,00 7700 3100 190 400
480 NNCL4896V 480 600 118 3,0 7,0 567,30 80,00 4800 1600 190 400

NNC4896V 480 600 118 3,0 - - 80,00 4800 1600 190 400

NNCF4896V 480 600 118 3,0 7,0 567,30 80,00 4800 1600 190 400

NNCL4996V 480 650 170 5,0 8,0 605,50 165,00 8300 3300 180 380

NNC4996V 480 650 170 5,0 - - 165,00 8300 3300 180 380

NNCF4996V 480 650 170 5,0 8,0 605,50 165,00 8300 3300 180 380
500 NNCL48/500V 500 620 118 3,0 7,0 583,50 82,00 4900 1600 190 400

NNC48/500V 500 620 118 3,0 - - 82,00 4900 1600 190 400

NNCF48/500V 500 620 118 3,0 7,0 583,50 82,00 4900 1600 190 400

NNCL49/500V 500 670 170 5,0 8,0 631,50 175,00 8800 3400 170 360

NNC49/500V 500 670 170 5,0 - - 175,00 8800 3400 170 360

NNCF49/500V 500 670 170 5,0 8,0 631,50 175,00 8800 3400 170 360
530 NNCL48/530V 530 650 118 3,0 7,0 615,00 85,00 5400 1680 170 360

NNC48/530V 530 650 118 3,0 - - 86,00 5400 1680 170 360

NNCF48/530V 530 650 118 3,0 7,0 615,00 86,00 5400 1680 170 360

NNCL49/530V 530 710 180 5,0 8,0 663,00 200,00 10000 3900 160 340

NNC49/530V 530 710 180 5,0 - - 200,00 10000 3900 160 340

NNCF49/530V 530 710 180 5,0 8,0 663,00 200,00 10000 3900 160 340
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahlen kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
560 NNCL49/560V 560 750 190 5,0 9,5 709,00 235,00 11500 4400 155 330

NNC49/560V 560 750 190 5,0 - - 235,00 11500 4400 155 330

NNCF49/560V 560 750 190 5,0 7,0 709,00 236,00 11500 4400 155 330
600 NNCL49/600V 600 800 200 5,0 10,0 755,00 280,00 12500 4700 150 320

NNC49/600V 600 800 200 5,0 - - 280,00 12500 4700 150 320

NNCF49/600V 600 800 200 5,0 7,0 755,00 285,00 12500 4700 150 320
630 NNCL49/630V 630 850 218 6,0 11,0 798,00 360,00 14200 5300 140 300

NNC49/630V 630 850 218 6,0 - - 360,00 14200 5300 140 300

NNCF49/630V 630 850 218 6,0 8,5 798,00 365,00 14200 5300 140 300
670 NNCL49/670V 670 900 230 6,0 111,5 848,00 420,00 16000 5900 140 300

NNC49/670V 670 900 230 6,0 - - 420,00 16000 5900 140 300

NNCF49/670V 670 900 230 6,0 9,0 848,00 425,00 16000 5900 140 300
710 NNCL49/710V 710 950 243 6,0 12,0 888,00 490,00 17500 6500 130 280

NNC49/710V 710 950 243 6,0 - - 490,00 17500 6500 130 280

NNCF49/710V 710 950 243 6,0 10,0 888,00 495,00 17500 6500 130 280
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahl kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
60 NNCL4912V 60 85 25 1,0 1,0 77,00 0,50 114 66 1300 2800

NNC4912V 60 85 25 1,0 - - 0,50 114 66 1300 2800

NNCF4912V 60 85 25 1,0 0,7 77,00 0,50 114 66 1300 2800
70 NNCL4914V 70 100 30 1,0 1,0 91,00 0,80 180 105 900 1900

NNC4914V 70 100 30 1,0 - - 0,80 180 105 900 1900

NNCF4914V 70 100 30 1,0 0,7 91,00 0,80 180 105 900 1900
80 NNCL4916V 80 110 30 1,0 1,0 100,00 0,90 200 110 1100 2300

NNC4916V 80 110 30 1,0 - - 0,90 200 110 1100 2300

NNCF4916V 80 110 30 1,0 0,7 100,00 0,90 200 110 1100 2300
90 NNCL4918V 90 125 35 1,1 1,5 115,00 1,30 280 150 1000 2100

NNC4918V 90 125 35 1,1 - - 1,40 280 150 1000 2100

NNCF4918V 90 125 35 1,1 1,5 115,00 1,40 280 150 1000 2100
100 NNCL4920V 100 140 40 1,1 2,0 129,00 1,90 370 190 900 1900

NNC4920V 100 140 40 1,1 - - 2,00 370 190 900 1900

NNCF4920V 100 140 40 1,1 2,0 129,00 2,00 370 190 900 1900
110 NNCL4922V 110 150 40 1,1 3,0 138,00 2,10 400 200 860 1800

NNC4922V 110 150 40 1,1 - - 2,20 400 200 860 1800

NNCF4922V 110 150 40 1,1 3,0 138,00 2,20 400 200 860 1800
120 NNCL4924V 120 165 45
3,0 154,00 2,90 480 225 800 1700

NNC4924V 120 165 45 1,1 - - 2,90 480 225 800 1700

NNCF4924V 120 165 45 1,1 3,0 154,00 2,90 480 225 800 1700
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahl kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
130 NNCL4926V 130 180 50 1,5 4,0 166,00 3,90 510 260 750 1600

NNC4926V 130 180 50 1,5 - - 4,00 510 260 750 1600

NNCF4926V 130 180 50 1,5 2,0 166,00 4,00 510 260 75 1600
140 NNCL4928V 140 190 50 1,5 4,0 176,00 4,20 550 270 700 1500

NNC4928V 140 190 50 1,5 - - 4,10 550 270 700 1500

NNCF4926V 140 190 50 1,5 2,0 176,00 4,10 550 270 700 1500
150 NNCL4830V 150 190 40 2,0 2,0 178,00 2,80 530 230 700 1500

NNC4830V 150 190 40 1,1 2,0 178,00 2,90 540 235 700 1500

NNCF4830V 150 190 40 1,1 - - 2,90 540 235 700 1500

NNCL4930V 150 210 60 2,0 4,0 192,00 6,70 800 380 670 1400

NNC4930V 150 210 60 2,0 - - 6,70 820 410 670 1400

NNCF4930V 150 210 60 2,0 2,0 192,00 6,70 820 410 670 1400
160 NNCL4832V 160 200 40 1,0 2,0 190,10 3,10 620 240 670 1400

NNC4832V 160 200 40 1,1 - - 3,10 630 245 670 1400

NNCF4832V 160 200 40 1,0 2,0 190,10 3,10 630 245 670 1400

NNCL4932V 160 220 60 2,0 4,0 203,90 7,00 900 400 630 1300

NNC4932V 160 220 60 2,0 - - 7,00 920 410 630 1300

NNCF4932V 160 220 60 2,0 4,0 203,90 7,00 920 410 630 1300
170 NNCL4834V 170 215 45 1,1 3,0 201,70 4,10 660 265 630 1300

NNC4834V 170 215 45 1,1 - - 4,10 650 260 630 1300

NNCF4834V 170 215 45 1,1 2,0 201,70 4,10 650 260 630 1300

NNCL4934V 170 230 60 2,0 4,0 212,20 7,50 950 410 600 1200

NNC4934V 170 230 60 2,0 - - 7,50 950 410 600 1200

NNCF4934V 170 230 60 2,0 2,0 212,20 7,40 950 410 600 1200
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahl kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
180 NNCL4836V 180 225 45 1,1 3,0 214,00 4,20 640 270 600 1200

NNC4836V 180 225 45 1,1 - - 4,20 640 270 600 1200

NNCF4836V 180 225 45 1,1 3,0 214,00 4,20 640 270 600 1200

NNCL4936V 180 250 69 2,0 4,0 230,00 10,50 1220 6550 570 1200

NNC4936V 180 250 69 2,0 - - 11,00 1220 550 570 1200

NNCF4936V 180 250 69 2,0 3,0 230,00 11,00 1200 550 570 1200
190 NNCL4838V 190 240 50 1,5 4,0 225,40 5,70 750 305 560 1100

NNC4838V 190 240 50 1,5 - - 5,70 750 305 560 1100

NNCF4838V 190 240 50 1,5 4,0 225,40 5,70 750 305 560 1100

NNCL4938V 190 260 69 2,0 4,0 241,30 11,00 1300 560 560 1100

NNC4938V 190 260 69 2,0 - - 11,00 1300 560 560 1100

NNCF4938V 190 260 69 2,0 4,0 241,30 11,00 1300 560 560 1100
200 NNCL4840V 200 250 50 1,5 4,0 235,00 5,70 770 320 540 1050

NNC4840V 200 250 50 1,5 - - 5,70 770 320 540 1050

NNCF4840V 200 250 50 1,5 4,0 235,00 5,70 770 320 540 1050

NNCL4940V 200 280 80 2,1 5,0 259,00 15,30 1400 690 420 1000

NNC4940V 200 280 80 2,1 - - 15,80 1400 690 520 1000

NNCF4940V 200 280 80 2,1 4,0 259,00 15,80 1400 690 520 1000
220 NNCL4844V 220 270 50 1,5 4,0 256,00 6,20 840 340 530 1000

NNC4844V 220 270 50 1,5 - - 6,20 840 340 530 1000

NNCF4844V 220 270 50 1,5 4,0 256,00 6,20 840 340 530 1000

NNCL4944V 220 300 80 2,1 5,0 277,20 17,00 1600 690 500 950

NNC4944V 220 300 80 2,1 - - 17,00 1600 690 500 950

NNCF4944V 220 300 80 2,1 5,0 277,20 17,00 1600 690 500 950
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahl kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
240 NNCL4848V 240 300 60 2,0 4,0 281,00 10,00 1250 500 480 900

NNC4848V 240 300 60 2,0 - - 10,00 1250 500 480 900

NNCF4848V 240 300 60 2,0 4,0 281,00 10,00 1250 500 480 900

NNCL4948V 240 320 80 2,1 5,0 299,00 18,00 1750 750 450 850

NNC4948V 240 320 80 2,1 - - 18,50 1750 750 450 850

NNCF4948V 240 320 80 2,1 4,0 299,00 18,50 1750 750 450 850
260 NNCL4852V 260 320 60 2,0 4,0 304,00 10,60 1350 540 430 800

NNC4852V 260 320 60 2,0 - - 10,60 1350 540 430 800

NNCF4852V 260 320 60 2,0 4,0 304,00 10,60 1350 540 430 800

NNCL4952V 260 360 100 2,1 6,0 331,00 331,20 2500 1100 400 750

NNC4952V 260 360 100 2,1 - - 331,20 2500 1100 400 750

NNCF4952V 260 360 100 2,1 4,0 331,00 331,20 2500 1100 400 750
280 NNCL4856V 280 350 69 2,0 4,0 332,00 15,60 1800 700 400 750

NNC4856V 280 350 69 2,0 - - 15,60 1800 700 400 750

NNCF4856V 280 350 69 2,0 4,0 332,00 15,60 1800 700 400 750

NNCL4956V 280 380 100 2,1 6,0 353,00 33,00 2700 1150 380 700

NNC4956V 280 380 100 2,1 - - 34,00 2700 1150 380 700

NNCF4956V 280 380 100 2,1 4,0 353,00 34,00 2700 1150 380 700
300 NNCL4860V 300 380 80 2,1 6,0 357,40 23,00 2150 790 380 700

NNC4860V 300 380 80 2,1 - - 23,00 2150 790 380 700

NNCF4860V 300 380 80 2,1 6,0 357,40 23,00 2150 790 380 700

NNCL4960V 300 420 118 3,0 6,0 390,20 52,00 3600 1540 340 630

NNC4960V 300 420 118 3,0 - - 52,00 3600 1540 340 630

NNCF4960V 300 420 118 3,0 6,0 390,20 52,00 3600 1540 340 630
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahl kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
320 NNCL4864V 320 400 80 2,1 6,0 380,30 24,50 2300 830 340 630

NNC4864V 320 400 80 2,1 - - 24,50 2300 830 340 630

NNCF4864V 320 400 80 2,1 6,0 380,30 24,50 2300 830 340 630

NNCL4964V 320 440 118 3,0 6,0 409,00 55,00 3800 1600 320 600

NNC4964V 320 440 118 3,0 - - 55,00 3800 1600 320 600

NNCF4964V 320 440 118 3,0 6,0 409,00 55,00 2800 1600 320 600
340 NNCL4868V 340 420 80 2,1 6,0 397,40 25,50 2400 840 320 600

NNC4868V 340 420 80 2,1 - - 25,50 2400 840 320 600

NNCF4868V 340 420 80 2,1 6,0 397,40 25,50 2400 840 320 600

NNCL4968V 340 460 118 3,0 6,0 427,10 60,00 4000 1600 300 560

NNC4968V 340 460 118 3,0 - - 60,00 4000 1600 300 560

NNCF4968V 340 460 118 3,0 6,0 427,10 60,00 4000 1600 300 560
360 NNCL4872V 360 440 80 2,1 6,0 420,20 27,00 2600 880 300 560

NNC4872V 360 440 80 2,1 - - 27,00 2600 880 300 560

NNCF4872V 360 440 80 2,1 6,0 420,20 27,00 2600 880 300 560

NNCL4972V 360 480 118 3,0 6,0 446,00 62,00 4200 1680 300 560

NNC4972V 360 480 118 3,0 - - 62,00 4200 1680 300 560

NNCF4972V 360 480 118 3,0 6,0 446,00 62,00 4200 1680 300 560
380 NNCL4876V 380 480 100 2,1 6,0 456,00 46,00 3700 1300 280 530

NNC4876V 380 480 100 2,1 - - 46,00 3700 1300 280 530

NNCF4876V 380 480 100 2,1 6,0 456,00 46,00 3700 1300 280 530

NNCL4976V 380 520 140 4,0 7,0 481,50 92,00 5400 2150 260 500

NNC4976V 380 520 140 4,0 - - 92,00 5400 2150 260 500

NNCF4976V 380 520 140 4,0 7,0 481,50 92,00 5400 2150 260 500
400 NNCL4880V 400 500 100 2,1 6,0 470,30 48,00 3800 1320 260 500

NNC4880V 400 500 100 2,1 - - 48,00 3800 1320 260 500

NNCF4880V 400 500 100 2,1 6,0 470,30 48,00 3800 1320 260 500

NNCL4980V 400 540 140 4,0 7,0 502,00 96,00 5700 2200 240 480

NNC4980V 400 540 140 4,0 - - 96,00 5700 2200 240 480

NNCF4980V 400 540 140 4,0 7,0 502,00 96,00 5700 2200 240 480
420 NNCL4884V 420 520 100 2,1 6,0 492,60 50,00 4000 1350 240 480

NNC4884V 420 520 100 2,1 - - 50,00 4000 1350 240 480

NNCF4884V 420 520 100 2,1 6,0 492,60 50,00 4000 1350 240 480

NNCL4984V 420 560 140 4,0 7,0 522,50 100,00 6000 2200 220 450

NNC4984V 420 560 140 4,0 - - 100,00 6000 2200 220 450

NNCF4984V 420 560 140 4,0 7,0 522,50 100,00 6000 2200 220 450
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahl kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
440 NNCL4888V 440 540 100 2,1 6,0 514,60 52,00 4200 1400 220 450

NNC4888V 440 540 100 2,1 - - 52,00 4200 1400 220 450

NNCF4888V 440 540 100 2,1 6,0 514,60 52,00 4200 1400 220 450

NNCL4988V 440 600 160 4,0 7,0 563,50 138,00 7500 3000 200 430

NNC4988V 440 600 160 4,0 - - 138,00 7500 3000 200 430

NNCF4988V 440 600 160 4,0 7,0 563,50 138,00 7500 3000 200 430
460 NNCL4892V 460 580 118 3,0 7,0 543,30 76,00 4500 1540 200 430

NNC4892V 460 580 118 3,0 - - 76,00 4500 1540 200 430

NNCF4892V 460 580 118 3,0 7,0 543,30 76,00 4500 1540 200 430

NNCL4992V 460 620 160 4,0 7,0 577,00 140,00 7700 3100 190 400

NNC4992V 460 620 160 4,0 - - 140,00 7700 3100 190 400

NNCF4992V 460 620 160 4,0 7,0 577,00 140,00 7700 3100 190 400
480 NNCL4896V 480 600 118 3,0 7,0 567,30 80,00 4800 1600 190 400

NNC4896V 480 600 118 3,0 - - 80,00 4800 1600 190 400

NNCF4896V 480 600 118 3,0 7,0 567,30 80,00 4800 1600 190 400

NNCL4996V 480 650 170 5,0 8,0 605,50 165,00 8300 3300 180 380

NNC4996V 480 650 170 5,0 - - 165,00 8300 3300 180 380

NNCF4996V 480 650 170 5,0 8,0 605,50 165,00 8300 3300 180 380
500 NNCL48/500V 500 620 118 3,0 7,0 583,50 82,00 4900 1600 190 400

NNC48/500V 500 620 118 3,0 - - 82,00 4900 1600 190 400

NNCF48/500V 500 620 118 3,0 7,0 583,50 82,00 4900 1600 190 400

NNCL49/500V 500 670 170 5,0 8,0 631,50 175,00 8800 3400 170 360

NNC49/500V 500 670 170 5,0 - - 175,00 8800 3400 170 360

NNCF49/500V 500 670 170 5,0 8,0 631,50 175,00 8800 3400 170 360
530 NNCL48/530V 530 650 118 3,0 7,0 615,00 85,00 5400 1680 170 360

NNC48/530V 530 650 118 3,0 - - 86,00 5400 1680 170 360

NNCF48/530V 530 650 118 3,0 7,0 615,00 86,00 5400 1680 170 360

NNCL49/530V 530 710 180 5,0 8,0 663,00 200,00 10000 3900 160 340

NNC49/530V 530 710 180 5,0 - - 200,00 10000 3900 160 340

NNCF49/530V 530 710 180 5,0 8,0 663,00 200,00 10000 3900 160 340
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahl kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
560 NNCL49/560V 560 750 190 5,0 9,5 709,00 235,00 11500 4400 155 330

NNC49/560V 560 750 190 5,0 - - 235,00 11500 4400 155 330

NNCF49/560V 560 750 190 5,0 7,0 709,00 236,00 11500 4400 155 330
600 NNCL49/600V 600 800 200 5,0 10,0 755,00 280,00 12500 4700 150 320

NNC49/600V 600 800 200 5,0 - - 280,00 12500 4700 150 320

NNCF49/600V 600 800 200 5,0 7,0 755,00 285,00 12500 4700 150 320
630 NNCL49/630V 630 850 218 6,0 11,0 798,00 360,00 14200 5300 140 300

NNC49/630V 630 850 218 6,0 - - 360,00 14200 5300 140 300

NNCF49/630V 630 850 218 6,0 8,5 798,00 365,00 14200 5300 140 300
670 NNCL49/670V 670 900 230 6,0 111,5 848,00 420,00 16000 5900 140 300

NNC49/670V 670 900 230 6,0 - - 420,00 16000 5900 140 300

NNCF49/670V 670 900 230 6,0 9,0 848,00 425,00 16000 5900 140 300
710 NNCL49/710V 710 950 243 6,0 12,0 888,00 490,00 17500 6500 130 280

NNC49/710V 710 950 243 6,0 - - 490,00 17500 6500 130 280

NNCF49/710V 710 950 243 6,0 10,0 888,00 495,00 17500 6500 130 280

Zusätzliche Informationen

Übersicht der Bauformen:


NNCL48..V

NNC48..V
NNCL49..V

NNC49..V

NNCF48..V
NNCF49..V

Zusätzliche Informationen

Übersicht der Bauformen:

NNCL48..V
NNC48..V
NNCL49..V
NNC49..V

NNCF48..V
NNCF49..V

Vergleichsliste:


Andere Hersteller
NNCL48..V SL 02 48.. 2 N 48..VS
NNC48..V SL 01 48.. 2 NP 48..V
NNCF48..V SL 18 48.. 2 NF 48..VS
NNCL49..V SL 12 49.. 2 N 49..VS
NNC49..V SL 01 49.. 2 NP 49..V
NNCF49..V SL 18 49.. 2 NF 49..VS

Datenblatt als PDF-Datei | Einreihige Zylinderrollenlager | Mehrreihige Zylinderrollenlager
